Резонанс РД. Системы передачи данных: устройства цифровой обработки сигнала (ЦОС, DSP), разработка устройств для радиолокации, радиосвязи, гидроакустики. Все модули для цифровой фильтрации и демодуляции сделаны на базе процессоров серии TMS320 Texas Instruments и имеют встроенные и выносные преобразователи частоты.

Модуль RDMB-1

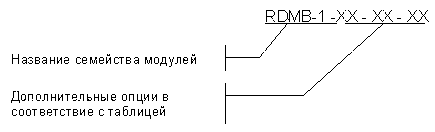

Конфигурация модулей RDMB при заказе шифруются в виде одной строки, при этом дополнительные опции указываются через дефис в порядке, приведенном в таблице.

Минимальная конфигурация

Модуль с минимальной конфигурацией RDMB-1 - P600 - A00 - DI00 - G00 - S0 содержит только процессор TMS320C6416 - 600. Дополнительные опции перечислены в таблице.

Базовая цена минимальной конфигурации без НДС – 30000 руб.

Возможные изменения конфигурации:

Опция	Обозначение	Дополнительная стоимость, руб.
Процессоры ЦОС
TMS320C6416 - 600 МГц	- P600	+ 0
TMS320C6416 - 720 МГц	- P720	+ 1500
TMS320C6416 - 850 МГц	- P850	+ 3000
TMS320C6416 - 1000 МГц	- P1000	+ 4500
АЦП
АЦП не установлены	- A00	+ 0
АЦП AD5500 (14 разрядов) - 1шт.	- A01	+ 3600
АЦП AD5500 (14 разрядов) - 2шт.	- A02	+ 7200
АЦП AD5500 (14 разрядов) - 4шт.	- A04	+ 14400
Цифровые приемники
Микросхемы цифровых приемников не установлены	- DI0	+ 0
1 микросхема ISL5216 (4 канала с тактовой частотой до 95 МГц)	- DI4	+ 6000
2 микросхемы ISL5216 (8 каналов с тактовой частотой до 95 МГц)	- DI8	+ 12000
4 микросхемы ISL5216 (16 каналов с тактовой частотой до 95 МГц)	- DI16	+ 24000
Опорные генераторы
Опорный генератор не установлен	- G00	+ 0
Опорный генератор на частоту 40 МГц	- G40	+ 6000
Опорный генератор на частоту 56 МГц	- G56	+ 6000
Опорный генератор на частоту 80 МГц	- G80	+ 6000
Опорный генератор на частоту 93.(3) МГц	- G93	+ 6000
Опорный генератор на частоту 105 МГц	- G105	+ 6000
Опорный генератор на частоту 112 МГц	- G112	+ 6000
Опорный генератор на частоту 125 МГц	- G125	+ 6000
Порты
Последовательные порты не установлены	- S0	+ 0
1 последовательный порт	- S1	+ 150
2 последовательных порта	- S2	+ 300
Порт JTAG для эмулятора	- J	+ 150
Порт внешнего запуска	- X	+ 150

Цена одного изделия зависит от объема заказа и определяется с учетом коэффициента Kп.

Коэффициент Kп

Объём заказа	Коэффициент
от 1 до 9 шт.	1.5
от 10 до 49 шт.	1.33
от 50 до 99 шт.	1.17
от 100 шт.	1.0

Пример расчета цены

Модуль RDMB-1 - P720 - A04 - DI16 - G80 - S2 содержит:

• 1 процессор TMS320C6416 с частотой 720 МГц;
• 4 шт. 14 разрядных АЦП ADS5500 с тактовой частотой до 125 МГц;
• 16 каналов цифровых приемников на базе ISL5216;
• генератор частоты дискретизации с частотой 80 МГц;
• два последовательных синхронных порта;
• разъем JTAG;
• разъем для внешнего запуска.

Стоимость в партии из 50 шт. составляет (30000 + 1500 + 14400 + 24000 + 6000 + 300 + 150 + 150)*1.17 = 89505 руб. без НДС.

По вопросам заказа устройств обращайтесь по адресу sales@resonance.ru
