Резонанс РД. Системы передачи данных: устройства цифровой обработки сигнала (ЦОС, DSP), разработка устройств для радиолокации, радиосвязи, гидроакустики. Все модули для цифровой фильтрации и демодуляции сделаны на базе процессоров серии TMS320 Texas Instruments и имеют встроенные и выносные преобразователи частоты.

При заказе готовых устройств на основе модулей семейства RDMA заказчик указывает, какие модули ему требуется, при этом  производитель подберёт необходимую модификацию базового модуля MBDSP-T64-2, обеспечивающую установку и функционирование требуемых мезонинных    модулей и поставляет изделие в собранном виде.

Заказчик может сам выбрать наименования требуемых ему модификаций модулей. Если заказчику требуется готовое устройство, содержащее базовый модуль с установленными на него мезонинными модулями, производитель подбирает модификацию базовой платы MBDSP-T64-2, обеспечивающую установку и функционирование выбранных модулей и поставляет изделие в собранном виде.

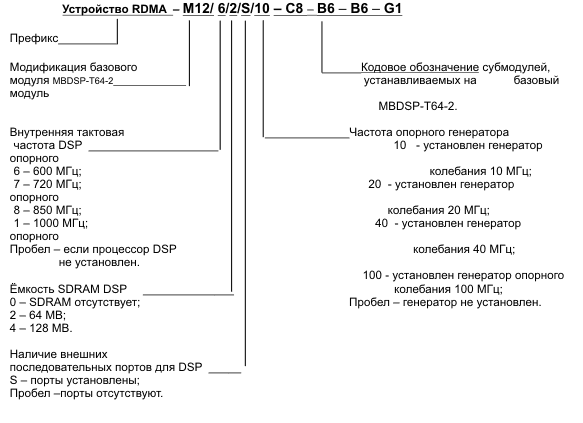

Устройство в собранном виде имеет следующее обозначение:

Базовая цена

Базовый модуль минимального исполнения MBDSP-T64-2-M0, цена без НДС – 25.000 руб.

Изменения конфигурации базового модуля

Опция	Дополнительная стоимость
Процессоры ЦОС
Процессоры не установлены	+ 0 руб.
TMS320C6416 - 600 МГц, 1 процессор	+7700 руб.
TMS320C6416 - 720 МГц, 1 процессор	+11350 руб.
TMS320C6416 - 850 МГц, 1 процессор	+12700 руб.
TMS320C6416 - 1000 МГц, 1 процессор	+16700 руб.
TMS320C6416 - 600 МГц, 2 процессора	+15400 руб.
TMS320C6416 - 720 МГц, 2 процессора	+22700 руб.
TMS320C6416 - 850 МГц, 2 процессора	+25400 руб.
TMS320C6416 - 1000 МГц, 2 процессора	+33400 руб.
SDRAM
Память не установлена	+ 0 руб.
64 Мбайт на 1 процессор	+ 2700 руб.
128 Мбайт на 1 процессор	+ 5400 руб.
Опорные генераторы
Опорный генератор не установлен	+ 0 руб.
Опорный генератор MTI 10 МГц	+5000 руб.
Опорный генератор MTI 40 или 100 МГц	+8100 руб.
Опорный генератор МОРИОН ГК85-ТС-1-10,0М-5В	+9750 руб.
Опорный генератор МОРИОН ГК85-ТС-1-20,0М-12В	+17000 руб.
Порты для мезонинов
Порты не установлены	+ 0 руб.
Порт АЦП	+2000 руб.
Порт DDC K	+2500 руб.
Порт DDC J	+2500 руб.
Порт РПУ	+1000 руб.
Порт формирователя частоты дискретизации FFD	+1000 руб.
Дополнительные возможности
Скоростной последовательный порт для 1-ого процессора	+750 руб.
Скоростные последовательный порты для 2-х процессоров	+1500 руб.
Прочие компоненты
Разъем для подключения эмулятора	+135 руб.

Стоимость субмодулей

Субмодули семейства RDMA	Обозначение	Стоимость
Субмодули DDC
PDDC-24-4	B1	20500 руб.
PDDC-24-8	B2	24500 руб.
PDDC-24-12	B3	28500 руб.
PDDC-24-16	B4	32500 руб.
PDDC-24-20	B5	36500 руб.
PDDC-24-24	B6	40500 руб.
Субмодули тюнеров
RRL-1-36	E1	45500 руб.
RRL-1-44	E2	45500 руб.
RRL-1-57	E3	45500 руб.
RRL-1-72	E4	45500 руб.
RRL-2-36	F1	68000 руб.
RRL-2-44	F2	68000 руб.
RRL-2-57	F3	68000 руб.
RRL-2-72	F4	68000 руб.
Формирователи частоты дискретизации
FFD-1	G1	18700 руб.
FFD-2-80	G2	6000 руб.
FFD-2-93	G3	6000 руб.
FFD-2-112	G4	6000 руб.
FFD-2-186	G5	6000 руб.
Аналого-цифровые преобразователи
ADC-8-14-1	C1	27300 руб.
ADC-8-14-2	C2	31300 руб.
ADC-8-14-3	C3	35300 руб.
ADC-8-14-4	C4	39300 руб.
ADC-8-14-5	C5	43300 руб.
ADC-8-14-6	C6	47300 руб.
ADC-8-14-7	C7	51300 руб.
ADC-8-14-8	C8	55300 руб.
ADC-2-12-10	D1	36750 руб.
ADC-2-12-20	D2	45750 руб.
ADC-2-12-16	D3	40750 руб.
ADC-2-12-26	D4	49750 руб.

Цена одного изделия зависит от объема заказа и определяется с учетом коэффициента Kп.

Коэффициент Kп

Объём заказа	Коэффициент Кп
от 1 до 9 шт.	1.33
от 10 до 49 шт.	1.17
более 50 шт.	1.0

Пример расчета цены

RDMA-M12/7/4/S/10-C4-B4-B4-G3, объем заказа 10 шт.

В состав устройства входят:

• Базовый модуль MBDSP-T64-2-M12/7/4/S/10, включает в себя два процессора TMS320C6416 – 720 МГц, 256 Мбайт SDRAM, опорный генератор MTI 10МГц, установленные порты АЦП, DDC K, DDC J и формирователя частоты дискретизации, два последовательных порта, разъём для подключения эмулятора.

  Цена MBDSP-T64-2-M12/1/4/S/20 составляет (25000+22700+5400+5400+5000+2000+2500+2500+1000+1500+135)х1,17 = 85568 руб.

• Субмодуль ADC-8-14-4. Цена ADC-8-14-4 составляет 39300х1,17=45981 руб.

• 2 субмодуля PDDC-24-16. Цена PDDC-24-16 составляет 2х32500х1,17=76050 руб.

• Субмодуль FFD-2-93; Цена FFD-2-93 составляет 6000х1.17=7020 руб.

Стоимость всего устройства определяется как сумма стоимости его составных частей. Таким образом, стоимость модуля RDMA-M12/7/4/S/10-C4-B4-B4-G3 составит 214619 руб. за штуку без НДС при объеме заказа от 10 до 49 штук.

По вопросам заказа устройств обращайтесь по адресу sales@resonance.ru
